UVC FW Compiled for IQ Tuning CHT

1. 編譯環境準備

SDK的編譯環境, 和編譯方法說明如下:

安裝mingw with ASDK

  1. 至https://www.msys2.org/ 下載msys64 並解壓至工作目錄

  2. 下載並安裝cmake: https://cmake.org/download/

  3. 於mingw 的bashrc中export cmake

  1. 點擊msys2_shell.cmd打開mingw，修改完.bashrc後關掉在重新點擊msys2_shell.cmd完成export

  2. 打開msys64-1210\msys64\home\xxx\.bashrc

  3. 添加export PATH=/JLink:$PATH:/mingw64/bin:/c/Program/Files/CMake/bin

  4. 取得對應的SDK


  1. 確認SDK包中含有對應的Sensor driver

component\soc\8735b\fwlib\rtl8735b\lib\source\ram\video\voe_bin (以PS5270為例)


f. 確認SDK包中含有對應的IQ.BIN(Full IQ) component\soc\8735b\fwlib\rtl8735b\lib\source\ram\video\voe_bin (以PS5270為例)

  • 編譯FW同時將IQ.BIN合入SDK中，SDK中的需要的IQ.BIN只能是Full IQ

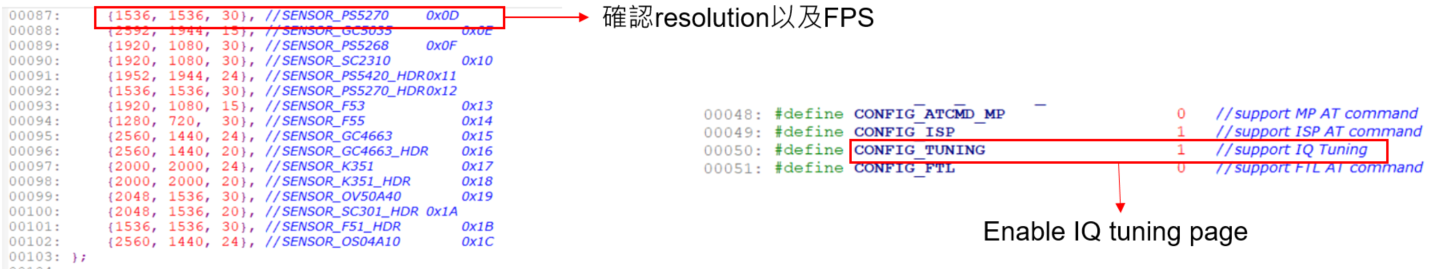

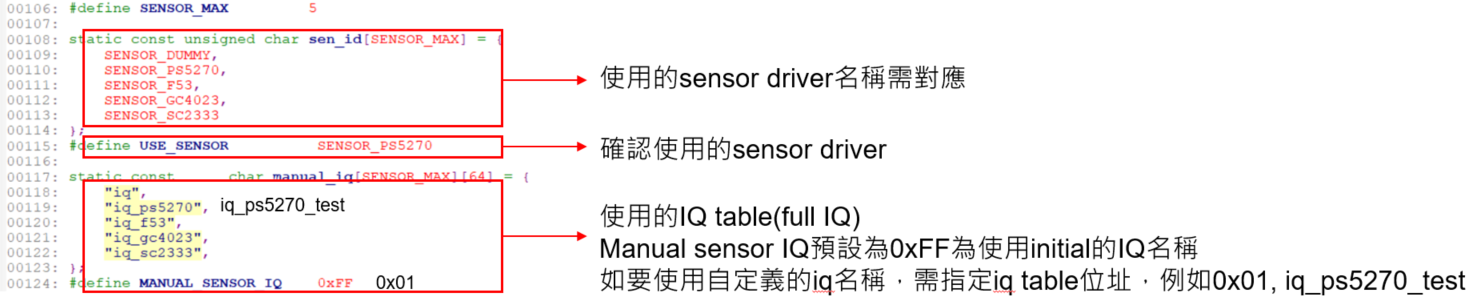

  1. 確認對應的Sensor資訊以及開啟IQ tuning功能

  • Reference file

    • project\realtek_amebapro2_v0_example\inc\sensor.h

    • project\realtek_amebapro2_v0_example\inc\platform_opts.h

image4 image5

2. 編譯IQ Tuning所需的FW

  1. 點擊開啟ASDK-msys2.exe


  1. 進入須編譯的sdk路徑

/project/realtek_amebapro2_v0_example/GCC-RELEASE

  1. 創建build資料夾

mkdir build

  1. 進入build資料夾


  1. 輸入以下命令

cmake .. -G”Unix Makefiles” -DCMAKE_TOOLCHAIN_FILE=../toolchain_ci.cmake -DEXAMPLE=media_uvcd

  1. 執行完畢後輸入以下命令編譯

cmake –build . –target flash


  1. 在對應的資料夾中找到所需的UVC FW


3. 燒錄UVC FW至設備中，打開RealCam檢測

下圖為RTK所提供之EVB開發板以及mini82開發板


  1. 在AmebaPro2 EVB使用jumper聯結J27 Pin並按下reset button進入燒錄模式

  2. 同時按下AmebaPro2 mini82兩側的download mode button以及reset button即可進入燒錄模式

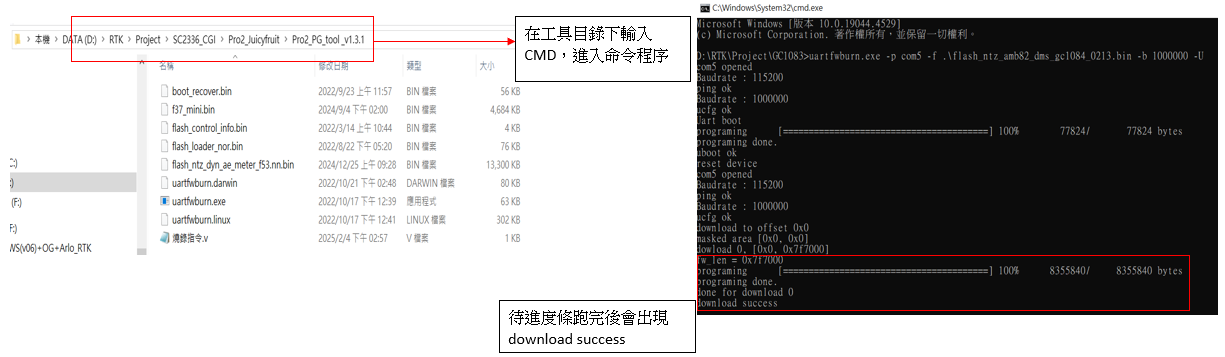

  3. 使用PG tool燒錄FW

  4. 輸入uartfwburn.exe -p comXX -f .\filename.bin -b 1000000 –U

  5. XX部分為對應的com port以及須燒錄的檔案名稱

  6. 待進度條跑完後會出現download success


  1. 燒錄完成後重啟設備

開機時的log file會顯示如圖示的資訊，供使用者確認sensor，iq以及VOE版本資訊


4. 註冊RealCam需要的NV16以及NV12解碼batch

將RTK提供的NV16toYUV以及NV12toYUV兩個batch解壓後，將註冊檔複製到 C:\Windows 目錄下,並用系統管理員身分執行註冊


5. 打開RealCam檢測

開啟usb uvc class，確認調適工具可以出圖 image17

開啟調適頁面


6. 導入圖像參數(燒錄 IQ 參數到樣機)

在 Amebapro 2 的芯片，IQ 參數以一個獨立的 bin 檔案存在。

Full IQ : 本身包含不同曝光模式所調試的參數，各模式下則由三個模式 ( Mode ) ，共6張IQ table 組成。

Partial IQ:每種模式下的 IQ 參數也可以是一個獨立檔案，也可導入Partial IQ。

將分別調適好的partial IQ打包成完整的full IQ請參閱RTK文件AmebaPro2 FW_Tool_230105.pdf

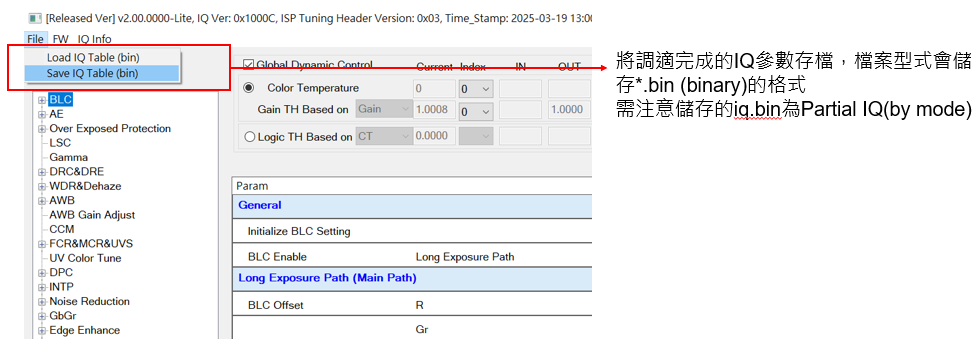

導出圖像參數

  • 在圖像參數調試完成且更新到 IQ Table 之後，需要將參 數由 RealCam Pro 導出 (Partial IQ)

  • 導出參數會以 *.bin (binary)的檔案型式存在

  • 每個調適模式會有個別的 Partial IQ 檔案

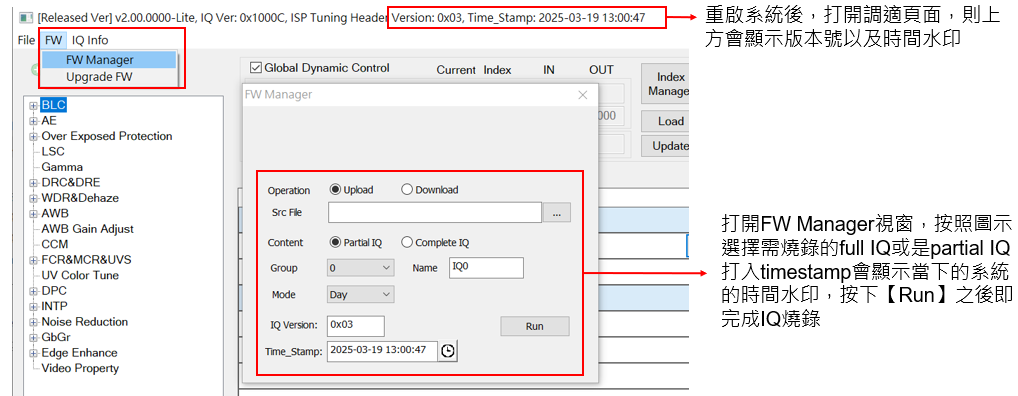

使用RealCam燒錄IQ.BIN

  • RealCam工具自帶燒錄IQ.BIN功能，可燒錄完整的Full IQ以及單獨的Partial IQ
